工業鏡頭和工業相機之間的接口有許多不同的類型，工業相機常用的包括C接口、CS接口、F接口、V接口、M42接口、M58接口等。接口類型的不同和工業鏡頭性能及質量并無直接關系，只是接口方式的不同，一般可以也找到各種常用接口之間的轉接口。

比如我司的雙遠心鏡頭和遠心鏡頭大部分用的是C接口，這也是工業相機最常見的國際標準接口。C口為1英寸—32UN英制螺紋連接口，它的后截距為17.5mm。我司的TTL39.2系列雙遠心鏡頭使用F口及M58口，適配大多數大靶面相機。

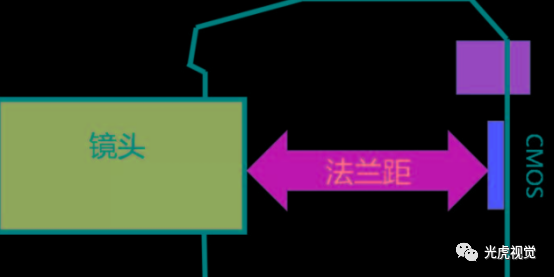

在光學系統中，最后一個光學鏡片表面的頂點到像面的距離稱為后截距，也叫法蘭距。對于不同的光學系統，其后截距都是不一樣的，因此，在安裝鏡頭時，需要調節鏡頭到相機的相對位置，使相機sensor到鏡頭最后一面頂點的距離滿足后截距的要求，即使得圖像傳感器位于鏡頭的像平面上。

部分工業相機接口具有固定的法蘭距，例如C口和F口，在這里以C口為例，我們說說鏡頭和相機法蘭距的匹配。

C接口相機的法蘭距是17.526mm，當它配合C接口的鏡頭使用時，由于C接口的鏡頭法蘭距設計也是17.526mm，所以剛好能讓光線匯聚在芯片位置，得到清晰的成像。

如果鏡頭不變，相機芯片前移，為了讓光線仍然能聚焦在芯片上得到清晰的像，我們就需要在鏡頭和相機之間加一個墊片，以保證光線匯聚在芯片位置。

如果鏡頭保持不變，芯片后移，即相機的法蘭距大于17.526mm，此時鏡頭成像在芯片之前，如果我們想要光纖聚焦在芯片上得到清晰的像，只能將鏡頭繼續擰進相機，但顯而易見，這幾乎是不可行的。所以，當鏡頭法蘭距小于相機法蘭距時無法得到清晰的像。

在機械制造中，由于公差的存在，每個鏡頭都無法完美達到設計的后焦距，這使鏡頭成像尤其是工作距出現偏差，這屬于不可抗力因素，光虎視覺為了盡可能減小這個誤差，配備了調節鏡頭后焦距的墊片，通過墊片調整到成像最佳位置。

基于上述理論，我們還可以通過增減墊片這種手段，在一定范圍內微調雙遠心鏡頭的工作距離，這種調整，對鏡頭的性能和倍率影響基本為零，這也是雙遠心鏡頭的特性，普通的遠心鏡頭不能達到這種效果。

例如光虎雙遠心鏡頭TTL11.5-25-50C中，如果您需要稍大或稍小于50mm工作距，在滿足您性能要求的情況下可以適當?shù)卣{(diào)整墊片，微調法蘭距使鏡頭達到要求的工作距離。

【來源：光虎光學內部培訓資料】
