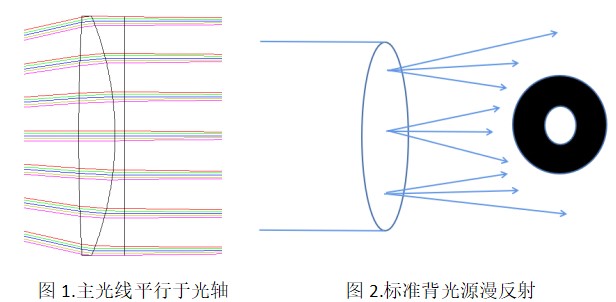

而遠心度是評價平行度的指標，眾所周知遠心度最高的光源為激光光源，而激光并不適用于一般的背光照明，而標準背光源發出的光線會形成漫反射（圖2）在精密測量中會出現其輪廓模糊對比度不高的情況。

遠心光源作為機器視覺精密測量中的重要部件其作用是不言而喻的，其表現為首先能夠為微小精密元件提供高對比度照明對鏡頭的采樣提供良好條件。其次，由于其出光遠心度小，消除了標準背光源漫反射帶來的邊緣模糊對測量的重復性和準確性有很大的提高，最后與標準背光源相比，遠心光源能提供更高光強度和更遠的照明距離（這里的照明距離是指光源的工作距離）。

凡是都有兩面性，遠心光源優點雖多但也是有不足之處的，我們可以從遠心光源的設計原理入手，由于其主光線是平行于主光軸的，所以其出光的光斑大小與機械體積是正相關的，換句話說被測物體越大光源的體積就越大這就意味著遠心光源只能用在測量大型物體的局部或較小型物體，對大型物體的全局照明使用遠心光源其價格和制造難度都是不可接受的。

對于遠心光源在實際測量中的表現我們可以運用控制變量的方法進行比較，對于同一機械件我們都采用光虎視覺的雙遠心鏡頭TTL18.5-105-160C的鏡頭，分別搭配遠心光源與標準背光源。

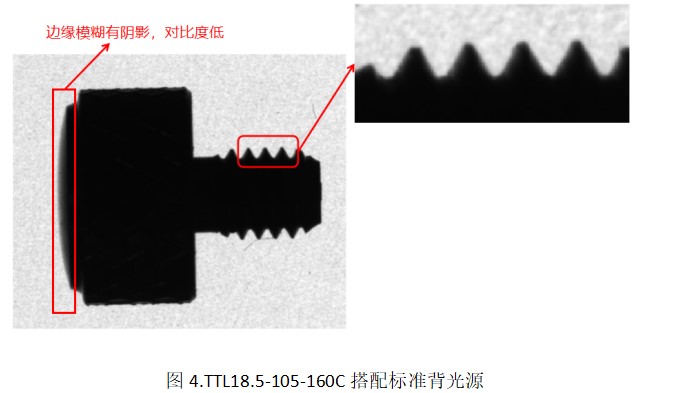

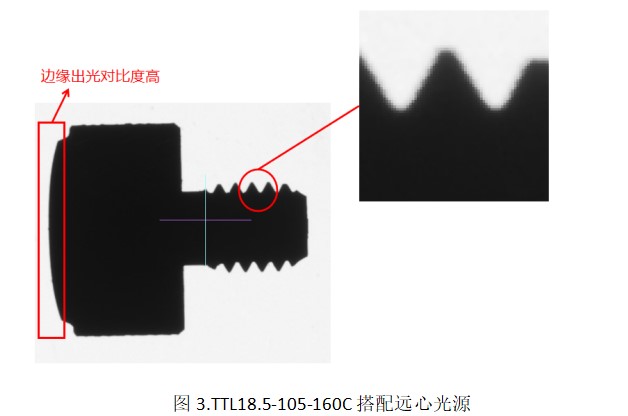

根據實際測量結果比較來看，如圖3，為本款鏡頭搭配遠心光源對一機械件的實測結果，我們可以看到其成像的邊緣對比度高。圖4為該款鏡頭搭配標準背光源所呈效果，可以看到其邊緣不如遠心光源對比度高有一定的陰影所在，這與標準光源的漫反射有關。

所以，在實際應用中合理的打光方式對精密測量有著至關重要的作用，也能更好的發揮出鏡頭的性能。

【來源：光虎光學內部培訓資料】
