在HVAC( heating, ventilation, and air conditioning )暖通空調系統、工業流體控制等領域,閥門作為流體輸送與調節的核心部件,直接影響系統的運行效率、能耗水平與穩定性。江森自控(Johnson Controls)作為全球領先的建筑智能化與能源解決方案提供商,其生產的江森二通閥憑借精準的控制性能、可靠的質量與廣泛的適配性,成為眾多行業的優選設備。本文將從江森二通閥的工作原理入手,深入拆解其核心結構與運行邏輯,并結合實際應用場景,提供科學、詳細的選型方法,幫助工程技術人員、采購人員及運維人員全面掌握該設備的關鍵知識,助力系統高效運行。
一、江森二通閥核心概述:定義與應用場景

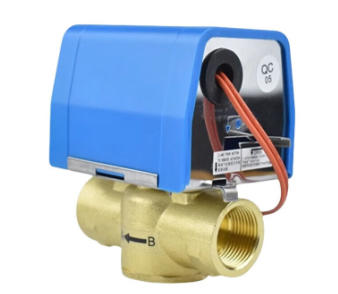

江森二通閥是一種用于控制流體(如水、乙二醇溶液、蒸汽等)通斷或流量調節的閥門設備,通過閥芯與閥座的相對運動改變流道截面積,進而實現對流體介質的精準控制。其核心特點在于 “二通” 結構——即僅包含進口和出口兩個通道,流體單向流動,結構簡潔且控制精度高。
從應用場景來看,江森二通閥的適用范圍極為廣泛:
HVAC 暖通空調系統:常用于中央空調水系統的末端設備(如風機盤管、空調機組),通過調節冷水或熱水的流量,控制室內溫度,實現節能降耗;
工業制程控制:在化工、制藥、食品加工等行業中,用于調節反應釜、換熱器等設備的介質流量,保障生產過程的溫度、壓力等參數穩定;
民用與商用建筑:如酒店、寫字樓、商場等場所的供暖/制冷系統,以及生活熱水循環系統,通過江森二通閥實現分區溫度控制,提升用戶舒適度;
新能源領域:在光伏電站、儲能系統的冷卻循環中,調節冷卻液流量,確保設備在適宜溫度下運行,延長使用壽命。
二、江森二通閥工作原理:結構拆解與運行邏輯
要理解江森二通閥的工作原理,需先明確其核心組成結構,再結合“驅動-調節-反饋”的邏輯鏈條,拆解其運行過程。
(一)核心組成結構
江森二通閥主要由閥體、閥芯、閥桿、執行器、密封件五大核心部件組成,各部件功能協同,共同實現流體控制:
閥體:作為閥門的主體框架,采用鑄鐵、黃銅或不銹鋼材質(根據介質腐蝕性選擇),內部設有流道,連接系統的進口與出口,是流體流通的 “通道載體”;
閥芯:位于閥體內部,與閥座形成密封配合,通過“升降”或“旋轉”運動改變流道截面積(如線性閥芯用于流量調節,快開閥芯用于通斷控制),是控制流量的 “核心部件”;閥桿:連接閥芯與執行器,將執行器的動力傳遞給閥芯,實現閥芯的運動控制,相當于 “動力傳導橋梁”;
執行器:江森二通閥的 “動力來源”,分為電動執行器、氣動執行器兩種(主流為電動執行器),接收外部控制信號(如 0-10V、4-20mA 模擬信號或開關信號),驅動閥桿與閥芯運動;
密封件:安裝在閥芯與閥座、閥桿與閥體的接觸部位,采用丁腈橡膠、氟橡膠等材質,防止流體泄漏,保障閥門的密封性與可靠性。
(二)具體運行邏輯
以 HVAC 系統中常用的江森電動二通調節閥為例,其工作過程可分為“信號接收 - 動力驅動-流量調節-狀態反饋”四個步驟,具體如下:
信號接收:系統控制器(如江森自控的溫控器、DDC控制器)根據實際需求(如室內溫度高于設定值),輸出控制信號(如 4-20mA 電流信號)至二通閥的電動執行器;
動力驅動:執行器接收信號后,內部的電機或電磁線圈啟動,將電能轉化為機械能,通過齒輪減速機構帶動閥桿做線性運動(上升或下降);
流量調節:閥桿帶動閥芯同步運動——若需增大冷水流量(降低室內溫度),閥芯下降,靠近閥座,流道截面積減小?不,此處需糾正:若室內溫度過高,需增大冷水流量,此時閥芯應 “遠離閥座”,流道截面積增大,冷水通過量增加;若室內溫度過低,閥芯 “靠近閥座”,流道截面積減小,冷水流量減少;當需要完全關閉閥門時,閥芯與閥座緊密貼合,流道完全封閉,流體停止流通;
狀態反饋:部分江森二通閥配備位置反饋裝置(如電位器),可將閥芯的實際位置(如開度 0%-100%)轉化為反饋信號,傳遞給系統控制器,控制器根據反饋信號判斷閥門是否達到目標狀態,若存在偏差則調整控制信號,實現 “閉環控制”,確保流量調節的精準性。而對于江森電動二通切斷閥(用于通斷控制,非流量調節),其工作邏輯更簡潔:控制器輸出開關信號(如220V交流信號),執行器驅動閥芯快速升降,實現 “全開” 或 “全關” 狀態,無中間開度調節,適用于需要完全切斷流體的場景(如系統檢修、設備保護)。
三、江森二通閥選型方法:6大核心維度與實操建議
選型是確保江森二通閥適配系統需求、發揮最佳性能的關鍵環節。若選型不當,可能導致閥門流量不足、泄漏、壽命縮短,甚至影響整個系統的運行穩定性。以下從“介質特性、系統參數、控制需求”三大層面,梳理6個核心選型維度,并提供實操建議。
(一)維度 1:根據介質特性選型——適配流體本質需求
介質特性是選型的首要依據,需重點關注介質類型、腐蝕性、溫度、粘度四大指標:
介質類型:若介質為水(冷水、熱水)、乙二醇溶液(防凍溶液),可選擇黃銅或鑄鐵閥體;若介質為蒸汽(飽和蒸汽、過熱蒸汽),需選擇耐高溫的鑄鋼或不銹鋼閥體,且閥芯需采用耐磨材質(如不銹鋼),防止蒸汽沖刷磨損;若介質為腐蝕性流體(如化工溶液),需選擇全不銹鋼閥體(304、316L材質),并搭配氟橡膠密封件,避免腐蝕泄漏;介質溫度:江森二通閥的溫度適配范圍分為“低溫(-20℃~80℃)、中溫(80℃~200℃)、高溫(200℃~400℃)”,需根據介質最高溫度選擇——如民用空調冷水系統(溫度 5℃~15℃)可選低溫型;工業蒸汽系統(溫度 150℃~250℃)需選中高溫型;
介質粘度:若介質為低粘度流體(如水、酒精),選擇常規閥芯即可;若為高粘度流體(如潤滑油、粘稠化工原料),需選擇大口徑流道、低阻力的閥芯(如偏心旋轉閥芯),避免閥芯堵塞。
實操建議:明確介質的“化學名稱、溫度范圍、濃度(如乙二醇溶液濃度 30%)”,參考江森產品樣本的 “介質兼容性表”,避免材質與介質不匹配。
(二)維度 2:根據系統壓力選型——確保耐壓安全
系統壓力包括 “工作壓力”(正常運行時的壓力)和“設計壓力”(系統最大允許壓力),需選擇閥門的 “公稱壓力(PN)”大于等于系統設計壓力,防止閥門因壓力過高破裂。
江森二通閥的公稱壓力常見規格有PN10(1.0MPa)、PN16(1.6MPa)、PN25(2.5MPa);
民用 HVAC 系統(如風機盤管)工作壓力通常為 0.4MPa~0.8MPa,可選PN10或PN16;工業高壓系統(如高壓蒸汽管道)工作壓力大于 1.6MPa,需選 PN25 及以上規格。
實操建議:通過系統設計圖紙或壓力表讀取 “系統設計壓力”,選型時確保閥門 PN 值≥系統設計壓力,預留 20%~30% 的安全余量。
(三)維度 3:根據流量需求選型——匹配口徑與Kv值
流量是閥門選型的核心參數,需通過 “計算流量” 和 “Kv 值” 確定閥門口徑,避免 “大閥小用”(浪費成本、控制精度低)或 “小閥大用”(流量不足、系統低效)。
計算系統所需流量:根據系統負載計算流量,如 HVAC 系統中,冷水流量計算公式為:Q = (Qc × 3.6) / (c × ρ × Δt),其中 Q 為流量(m³/h),Qc 為冷負荷(kW),c 為水的比熱容(4.186kJ/kg・℃),ρ 為水的密度(1000kg/m³),Δt 為供回水溫差(通常 5℃);
確定閥門 Kv 值:Kv 值是閥門的流量系數,指在 1bar 壓力差下,介質(水)的體積流量(m³/h)。Kv 值需滿足 “系統所需流量”,計算公式為:Kv = Q × √(ρ / ΔP),其中 ΔP 為閥門前后的壓力損失(通常取系統總壓力損失的 20%~30%);
匹配閥門口徑:根據計算得出的 Kv 值,對照江森產品樣本的 “Kv 值-口徑對應表” 選擇口徑 —— 如 Kv 值為 2.5 對應 DN20(8 寸),Kv 值為4.0對應 DN25(1 寸)。
實操建議:若流量計算存在不確定性,可選擇比計算口徑大一個規格的閥門(如計算需 DN20,可選 DN25),但需確保執行器動力足夠驅動閥芯,避免調節精度下降。
(四)維度 4:根據控制方式選型——適配系統信號與功能
江森二通閥的控制方式需與系統控制器的信號類型、控制需求匹配,主要分為“調節型” 和 “切斷型”,具體如下:
調節型二通閥:適用于需要連續調節流量的場景(如HVAC溫度控制),接收模擬信號(0-10V、4-20mA),閥芯可在0%-100%開度范圍內連續運動,實現流量的精準調節;推薦型號如江森VG1205系列電動調節二通閥;
切斷型二通閥:適用于需要完全通斷的場景(如系統啟停、設備保護),接收開關信號(AC220V、DC24V),閥芯僅“全開”或“全關”兩種狀態,關閉時密封性高(泄漏量≤0.01%);推薦型號如江森VG1200系列電動切斷二通閥。
實操建議:明確系統控制器的輸出信號類型(模擬 / 開關),若需實現 “漸變調節” 選調節型,若需 “快速切斷” 選切斷型;同時注意執行器的電源電壓(如 AC220V、DC24V)與系統匹配。
(五)維度 5:根據安裝環境選型 —— 保障長期穩定運行
安裝環境的溫度、濕度、粉塵、腐蝕性等因素,直接影響閥門的使用壽命,需針對性選型:
室內干燥環境(如寫字樓機房):選擇常規防護等級的閥門(IP54),執行器無需額外防護;
室外或潮濕環境(如屋頂空調機組):選擇高防護等級的閥門(IP65 及以上),執行器需具備防水、防塵功能,避免電機受潮損壞;
腐蝕性環境(如化工車間):選擇全不銹鋼閥體+防腐涂層執行器,防止環境中的腐蝕性氣體侵蝕設備;
高溫環境(如鍋爐附近):選擇耐高溫執行器(工作溫度≤120℃),避免執行器內部電子元件因高溫失效。
實操建議:記錄安裝地點的 “環境溫度范圍、濕度、是否有腐蝕性氣體”,參考江森產品樣本的 “環境適應性參數” 選型,必要時可咨詢廠家技術人員。
(六)維度 6:根據品牌與售后選型——確保品質與服務
江森二通閥作為品牌產品,需注意辨別正品,同時關注售后保障:
選擇正規渠道:通過江森自控授權經銷商或官方平臺采購,避免購買假冒偽劣產品(假冒產品常存在材質不達標、泄漏率高、壽命短等問題);
確認售后支持:江森正品閥門通常提供1-2年質保,部分型號可延長質保期;同時需確認廠家是否提供安裝指導、故障維修、備件供應等服務,避免后期運維困難。
實操建議:采購時要求供應商提供“江森產品授權證書”,并留存產品序列號(用于官方驗證);與供應商簽訂售后協議,明確質保范圍與維修響應時間。
四、江森二通閥選型常見誤區與規避方法
在實際選型過程中,部分人員易因參數混淆、需求誤判導致選型失誤,以下列舉3個常見誤區及規避方法:
誤區 1:僅按管道口徑選型,忽略流量需求
部分人員直接根據管道口徑(如DN25管道選DN25閥門),但實際系統流量可能無需 DN25 閥門的 Kv 值,導致 “大閥小用”,控制精度下降。
規避方法:先計算系統所需流量與Kv值,再根據Kv值匹配閥門口徑,而非直接按管道口徑選型。
誤區 2:忽視介質溫度與壓力,導致材質失效
如將常規冷水閥門(耐溫≤80℃)用于蒸汽系統(溫度≥150℃),導致閥體變形、密封件老化泄漏。
規避方法:明確介質的最高溫度與系統最高壓力,嚴格按照“介質-材質”“壓力-PN 值” 的匹配關系選型,不盲目通用。
誤區 3:混淆調節型與切斷型,功能不匹配
將切斷型二通閥用于流量調節場景,導致流量無法連續控制;或調節型二通閥用于切斷場景,導致關閉時泄漏量過大。
規避方法:根據 “是否需要連續調節” 明確閥門類型,調節場景選調節型,切斷場景選切斷型,不跨場景混用。
五、總結
江森二通閥作為流體控制領域的優質設備,其工作原理圍繞 “執行器驅動-閥芯調節-流量控制”的核心邏輯,結構簡潔且控制精準;而選型需從介質特性、系統壓力、流量需求、控制方式、安裝環境、品牌售后6大維度出發,結合實際應用場景綜合判斷,同時規避 “按口徑選型、忽視介質參數、混淆閥門類型” 等常見誤區。
通過本文的解析,相信讀者已對江森二通閥的工作原理與選型方法有全面認識。在實際應用中,建議結合系統設計圖紙、廠家產品樣本及技術支持,確保選型科學合理,從而讓江森二通閥充分發揮性能,助力系統高效、穩定、節能運行。
